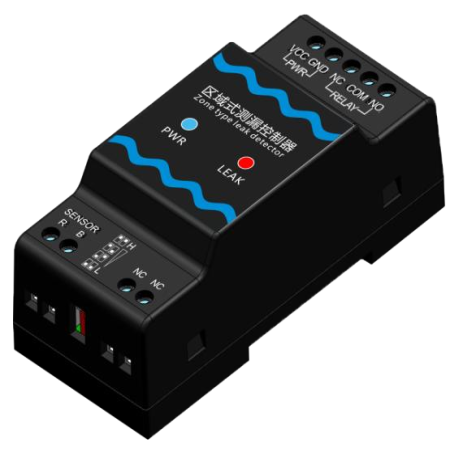

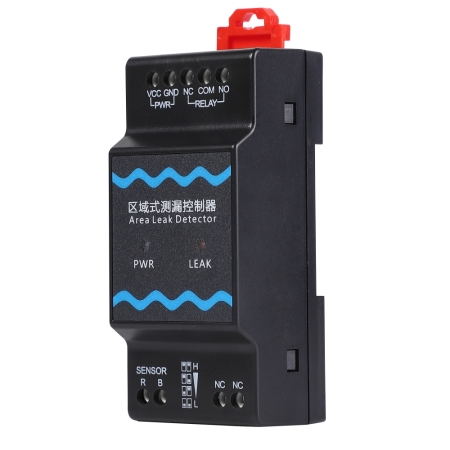

一．產品簡介
YEC-ML-S 區域式測漏控制器是一款操作簡單、性價比極高的液體泄漏檢測設備，能通過面板上的撥碼開關選擇不同的感應靈敏，以適應不同檢測環境和等級要求?？刂破鬏敵龅睦^電器接口可與各種監控系統相結合，實現遠程監控。
二．適用范圍
YEC-ML-S 適應于 IDC 機房、數據中心、智能樓宇、 圖書館、博物館、倉庫等等。
三．功能特點
| 穩定可靠 | YEC-ML-S 控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還 能減少各種外界因素所造成的誤報警。采用電磁兼容設計，具有防浪涌、防靜電、 防 EFT 等保護功能 |
| 適應性強 | YEC-ML-S 控制器面板上有一個 2 位 4 檔撥碼開關，用戶可根據檢測環境的等級 要求來選擇不同的感應靈敏度 (調節范圍在線纜長度的 1cm—20cm 內) |
| 簡潔易用 | YEC-ML-S 控制器適用標準工業模塊、DIN 導軌安裝，所有的現場接線均可以通 過接線端子來輕松完成，當泄漏發生時，繼電器動作、泄漏指示燈亮，排險后控 制器自動恢復到正常狀態，無需人工現場操作 |
| 本地聲光報警 | YEC-ML-S 控制器檢測到漏液時，面板 LED 泄漏指示燈常亮告警， 內部蜂鳴器發 出報警聲 |

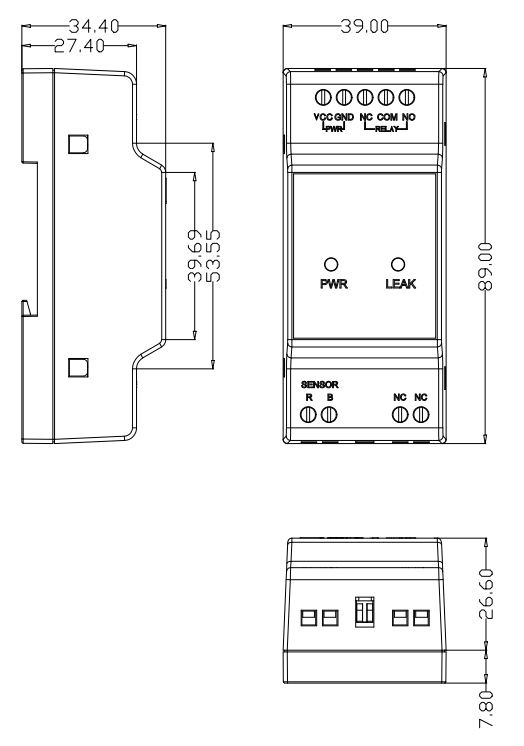

四．產品尺寸 （單位：mm，誤差±0.5mm）

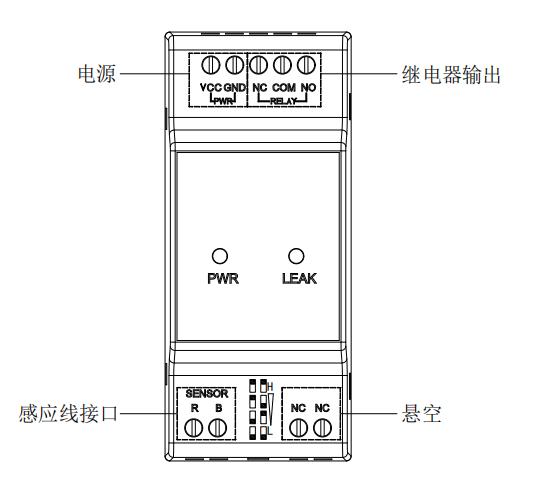

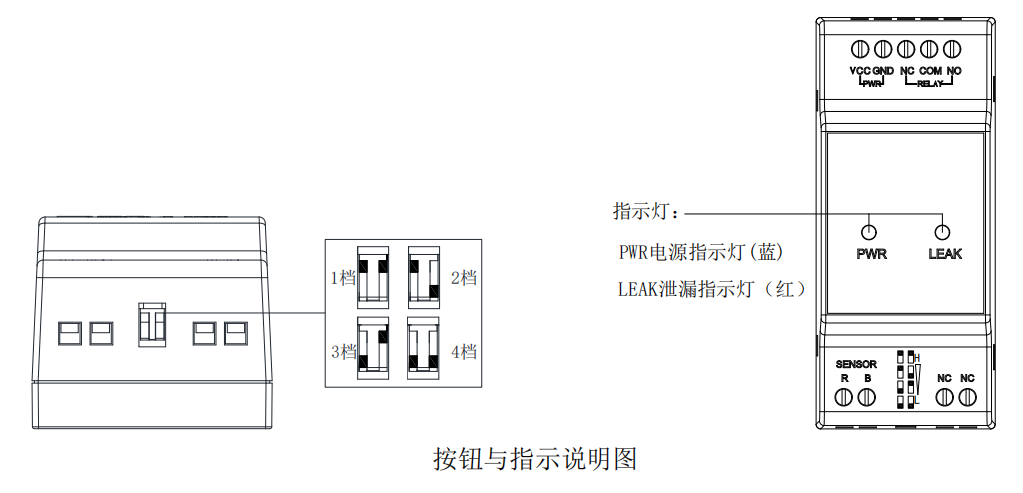

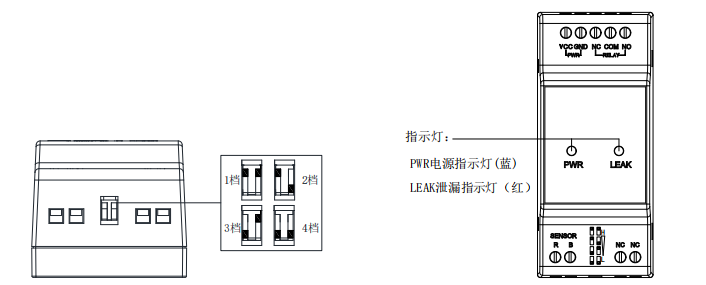

五．按鈕與指示燈說明

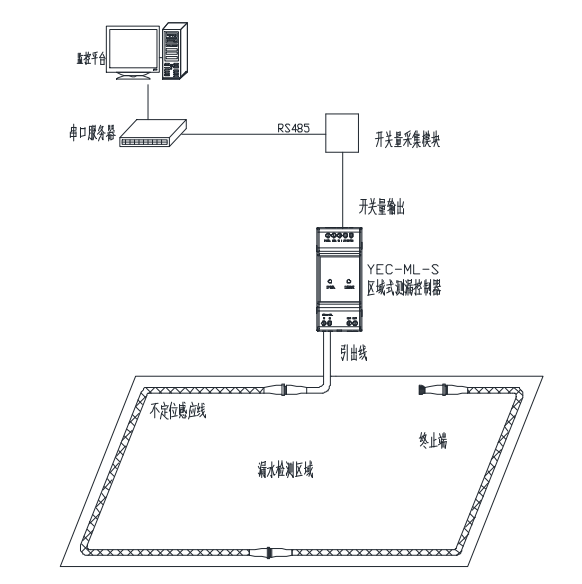

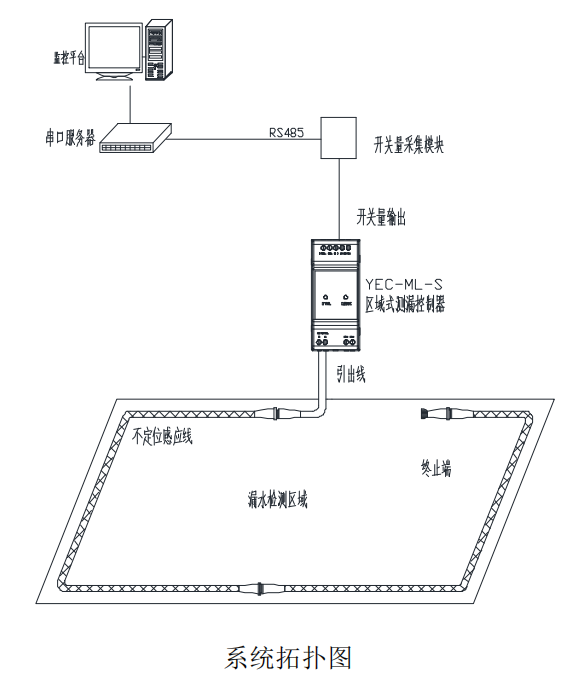

六．系統拓?fù)?/span>
控制器 YEC-ML-S 與感應線連接，通過開關量信號輸出將泄漏情況數據匯集至開關量模塊，轉換成RS485 信號傳輸至上位機?？刂破骼^電器輸出信號可用來控制外圍設備如聲光報警器、電話撥號器、
短信模塊、開關量采集模塊等。
七．安裝說明

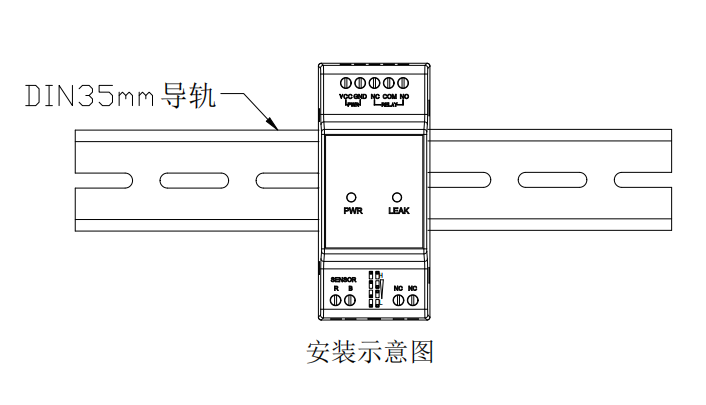

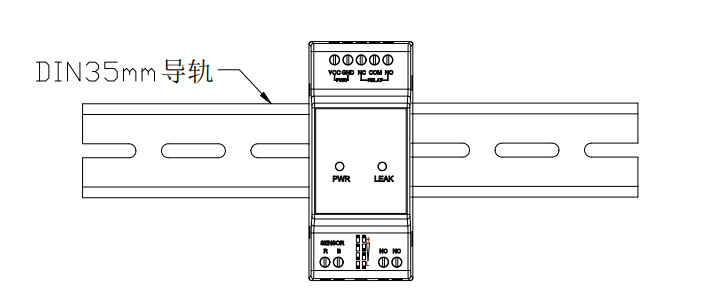

請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。YEC-ML-S 控制器扣裝于標準的 35 毫米 DIN 導軌上。

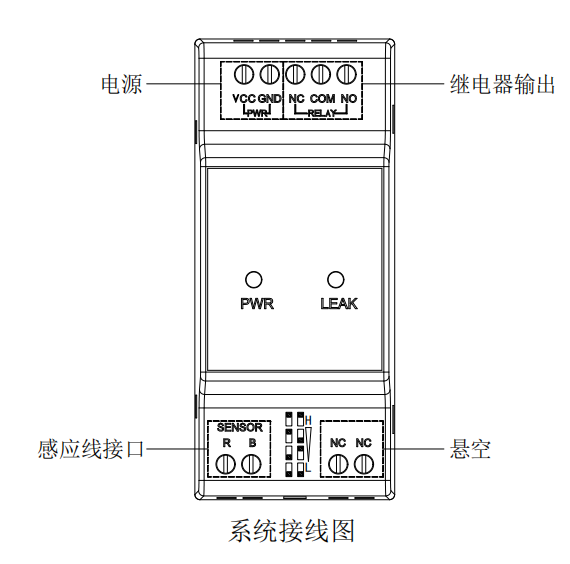

八．接線說明
區域式測漏檢測系統由控制器、引出線、感應線及相關配件構成。
感應線 | 將感應線的引出線紅、黑芯線分別接入控制器接線端子 R 、B 處，再將感應線 敷設到需要檢測的區域。 |
繼電器輸出 | 輸出常開/常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信 號，當需要控制大電流設備時，務必增加二次繼電器以拓展觸點負載能力，否 則可能燒壞控制器。 |
電源 | 按端子標識接入 DC 9~30V 電源 (建議使用 DC 12V 電源) ， 電壓過低不能正 常工作、過高會燒壞控制器 。 |
九．調試說明
控制器所有接線步驟完成后，即可按如下指導進行調試工作：
1. 給控制器上電，POWER 燈常亮，否則電源或控制器故障；
2. 取少量的自來水（非凈化處理水），將感應線浸沒于水中，一秒鐘后，繼電器動作，LEAK 指示
燈亮紅色，蜂鳴器響。擦干線纜上的水，報警周期 7s 后，繼電器復位，LEAK 指示燈滅；
3. 控制器設置有一個靈敏度調節撥碼開關，可適應不同環境下的漏液檢測。1 至 4 檔檢測靈敏度依
次增強，出廠默認為第 4 檔；各檔位所對應的控制器感應靈敏度如下表：
| 自來水條件下 | |||||||||||||||
| 1 檔 | 浸水報警長度>20cm | 參考阻值60KΩ | |||||||||||||
| 2 檔 | 浸水報警長度>6cm | 參考阻值120KΩ | |||||||||||||
| 3 檔 | 浸水報警長度>2cm | 參考阻值240KΩ | |||||||||||||
| 4 檔 | 浸水報警長度>1cm | 參考阻值390KΩ | |||||||||||||
